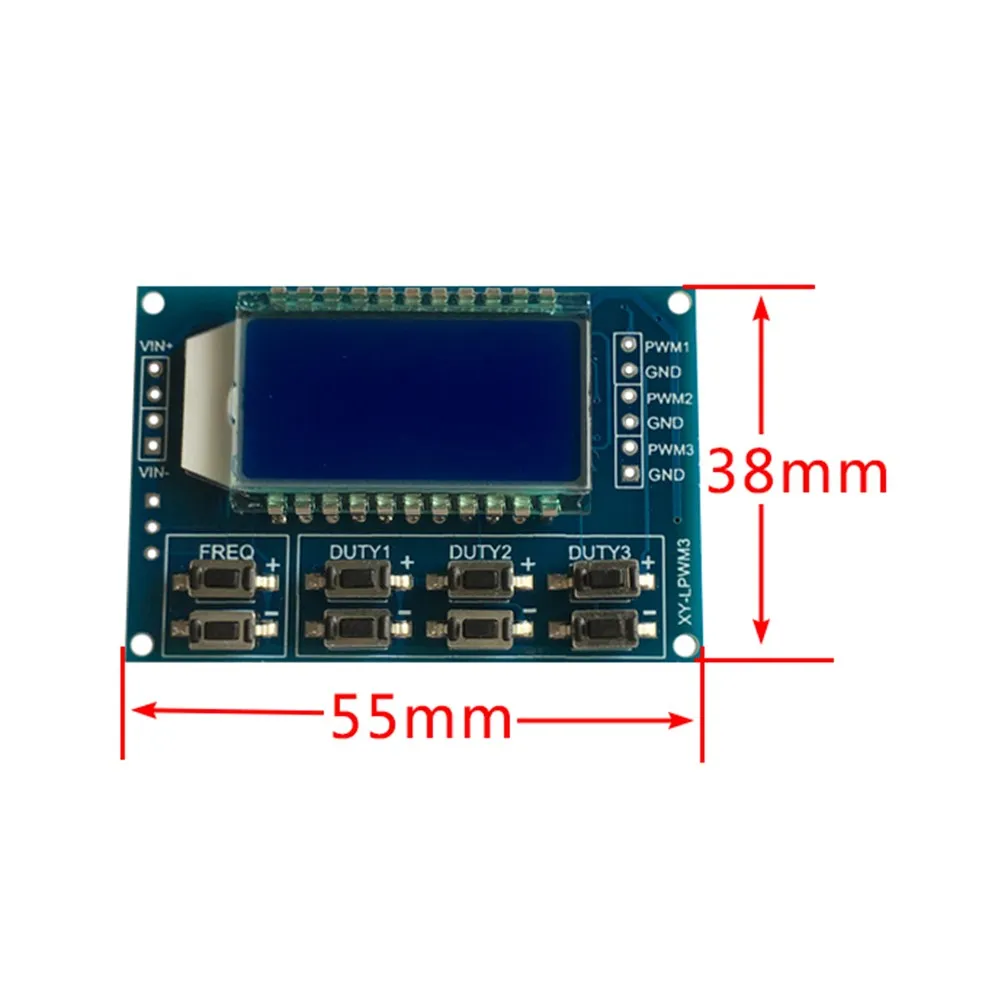

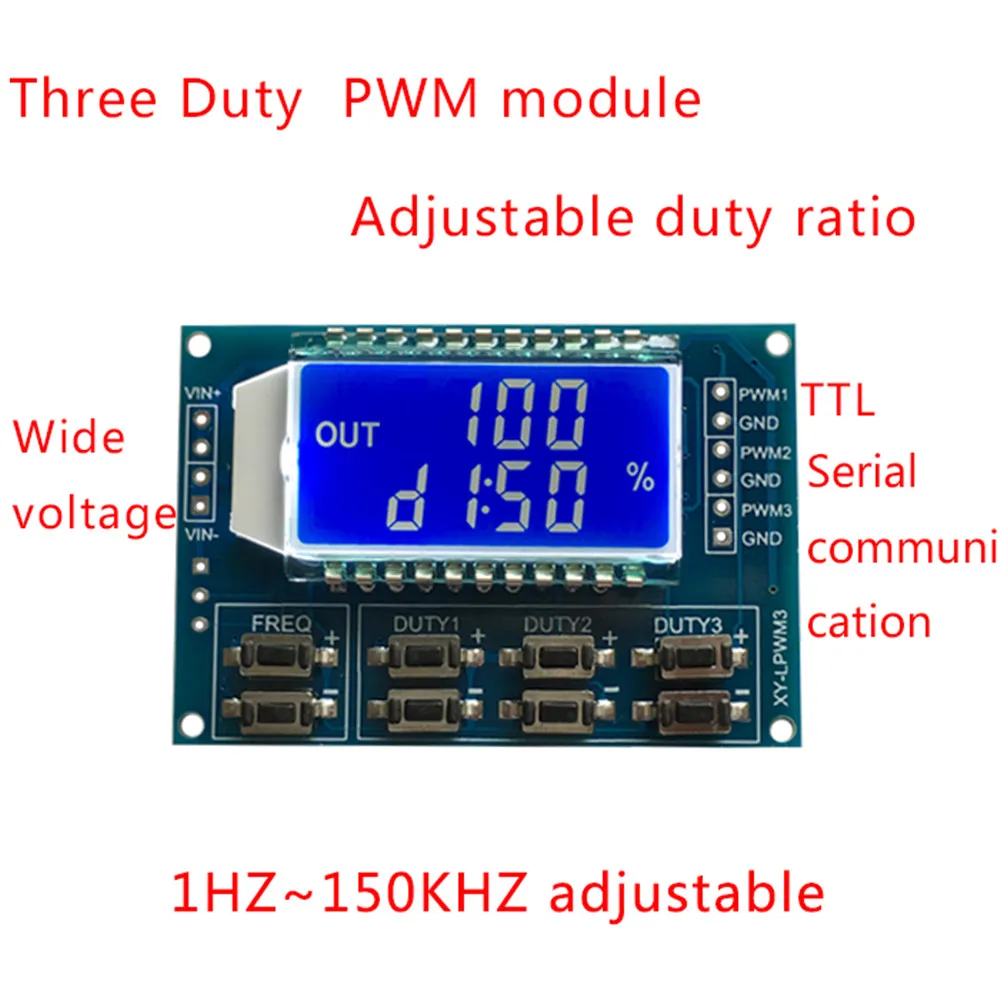

Signal Generator PWM Pulse Frequency Duty Cycle Adjustable Module LCD Display 1Hz-150Khz 3.3V-30V PWM Board Module

Hoogtepunten:

1. Twee onafhankelijke PWM generatoren kan de frequentie, duty cycle;
2. De brede frequentiebereik, hoge nauwkeurigheid;
3. Kan seriële communicatie.

Eerste, de module beschrijving:

Frequentie is verdeeld in drie reeksen:

1. XXX (geen komma): de kleinste eenheid is 1Hz, het bereik 1Hz ~ 999Hz;
2. XX. X (komma in tien): De minimale eenheid is 0.1 Khz; het bereik van 0.1 KHz ~ 99.9 KHz
3. X.X.X. (er zijn drie komma): de kleinste eenheid is 1 Khz; het bereik 1 KHz ~ 150 KHz

Frequentie display voorbeeld:

"100" geeft dat de PWM uitgang puls van 100Hz;

"54.1" geeft dat de PWM uitgang puls van 54.1 KHz;

"1.2.4." Geeft aan dat de PWM puls uitgang 124 KHz

Duty Cycle in het bereik: 0 tot 100;

Drie frequenties duty cycle is hetzelfde, alle parameters niet-vluchtig.

Tweede, de module parameters:

1. Werkspanning: 5--30V, ondersteuning micro USB 5.0 V voeding;
2. Frequentiebereik: 1Hz ~ 150 KHz;
3. De frequentie nauwkeurigheid: ± 2%;
4. Uitgangsstroom: <30mA;
5. Output amplitude: Standaard 5Vp-p (instelbaar);
6. Temperatuur:-30 ~ + 70 °.

Derde, de parameter instellingen:

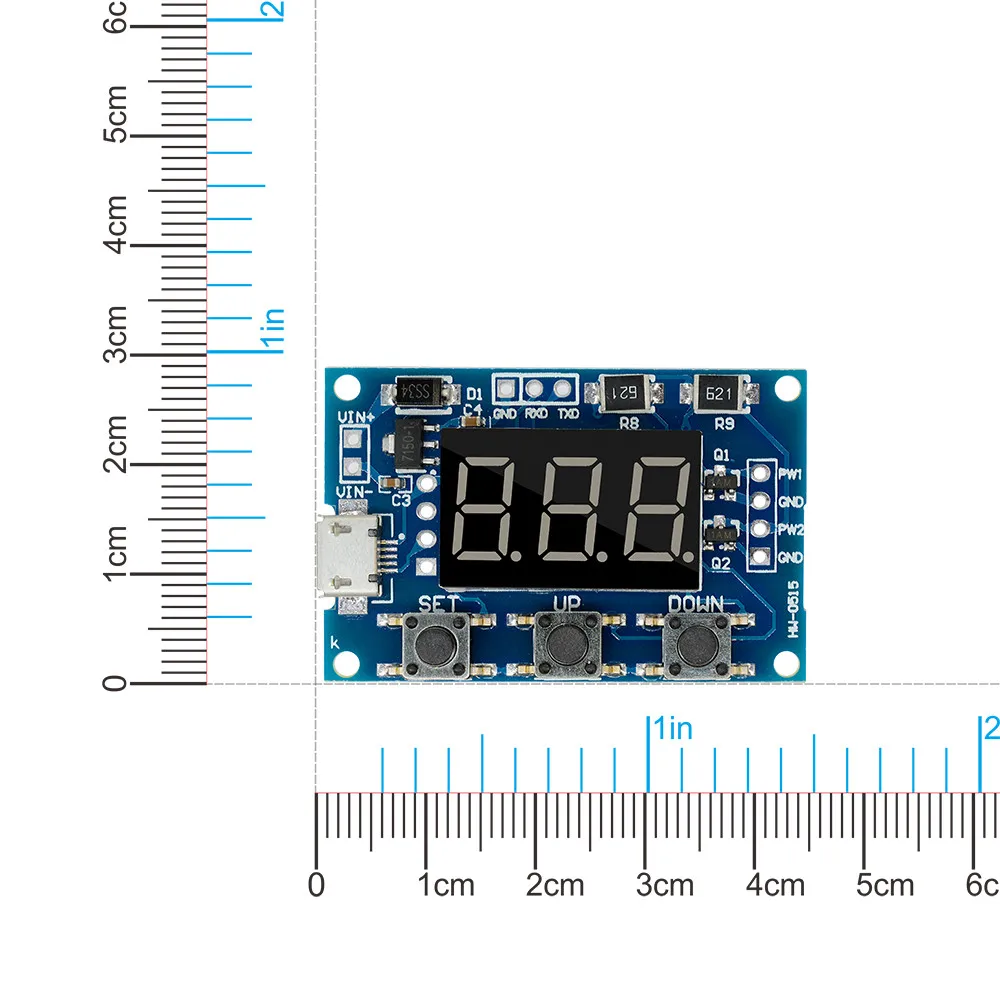

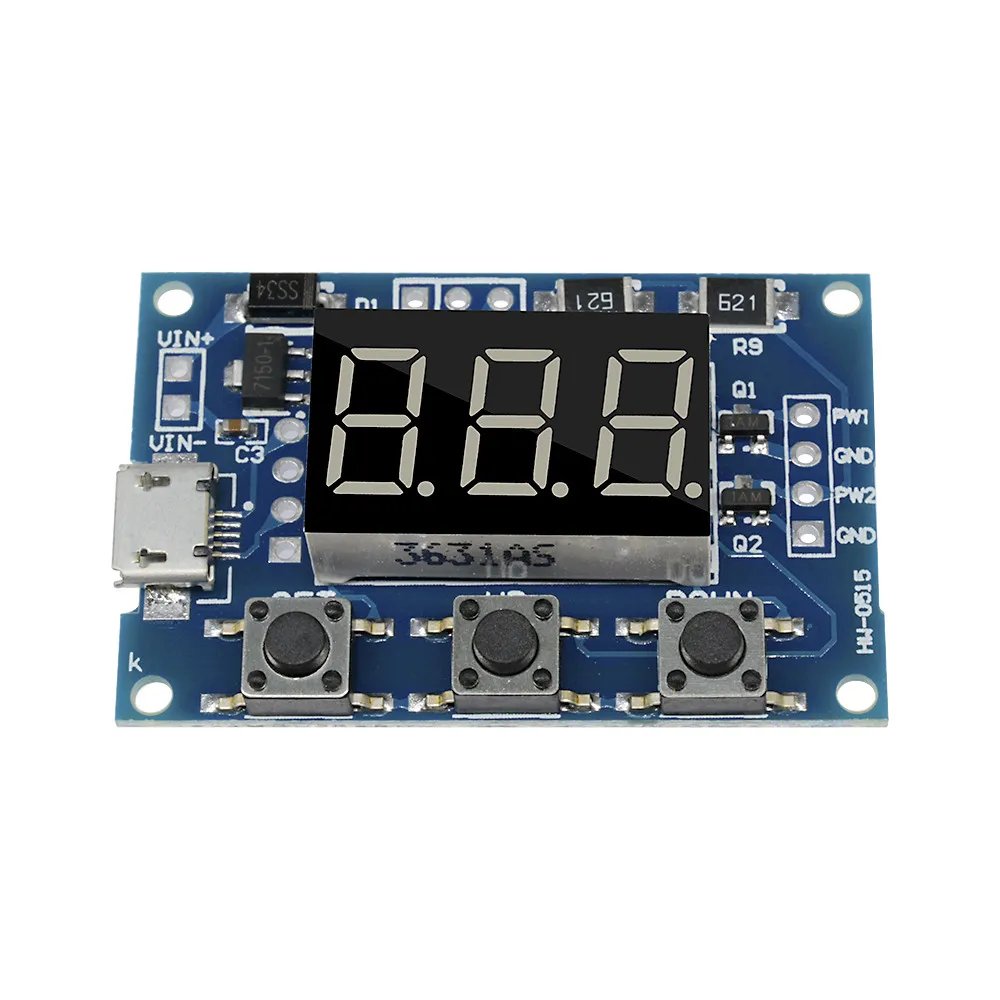

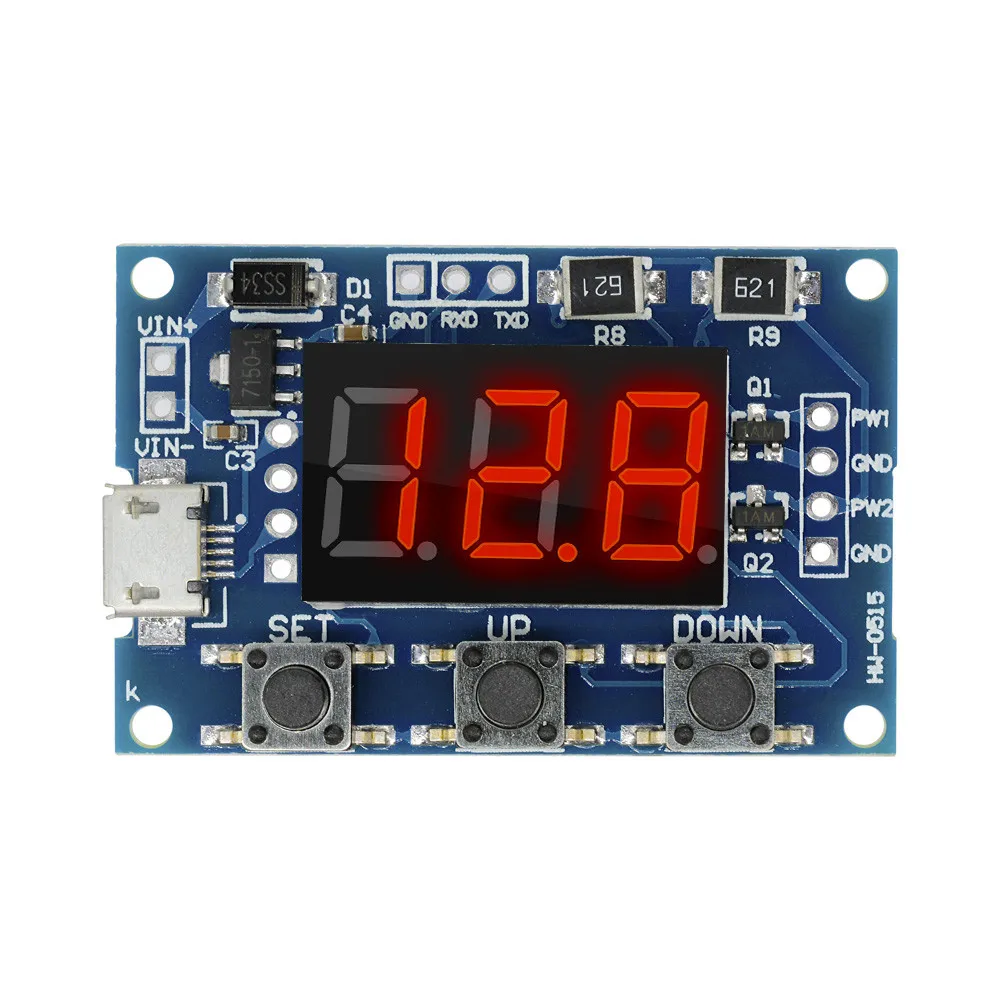

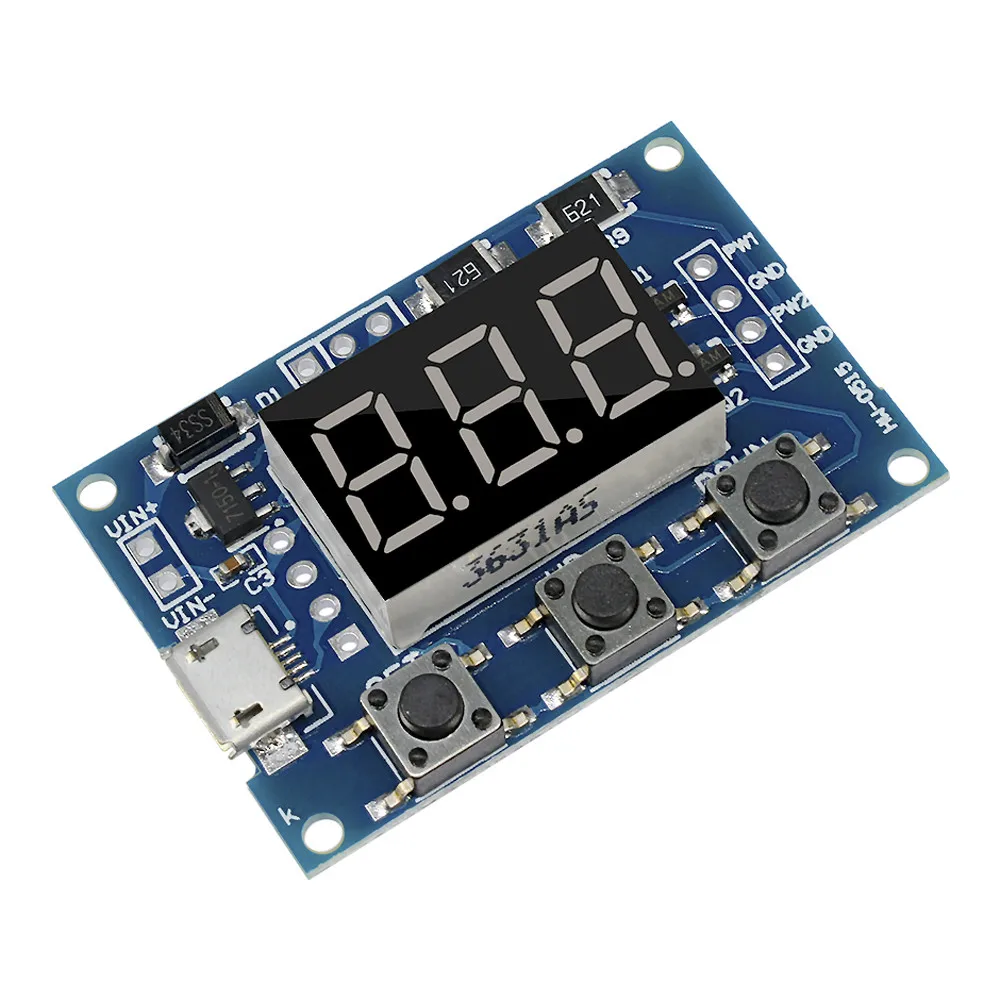

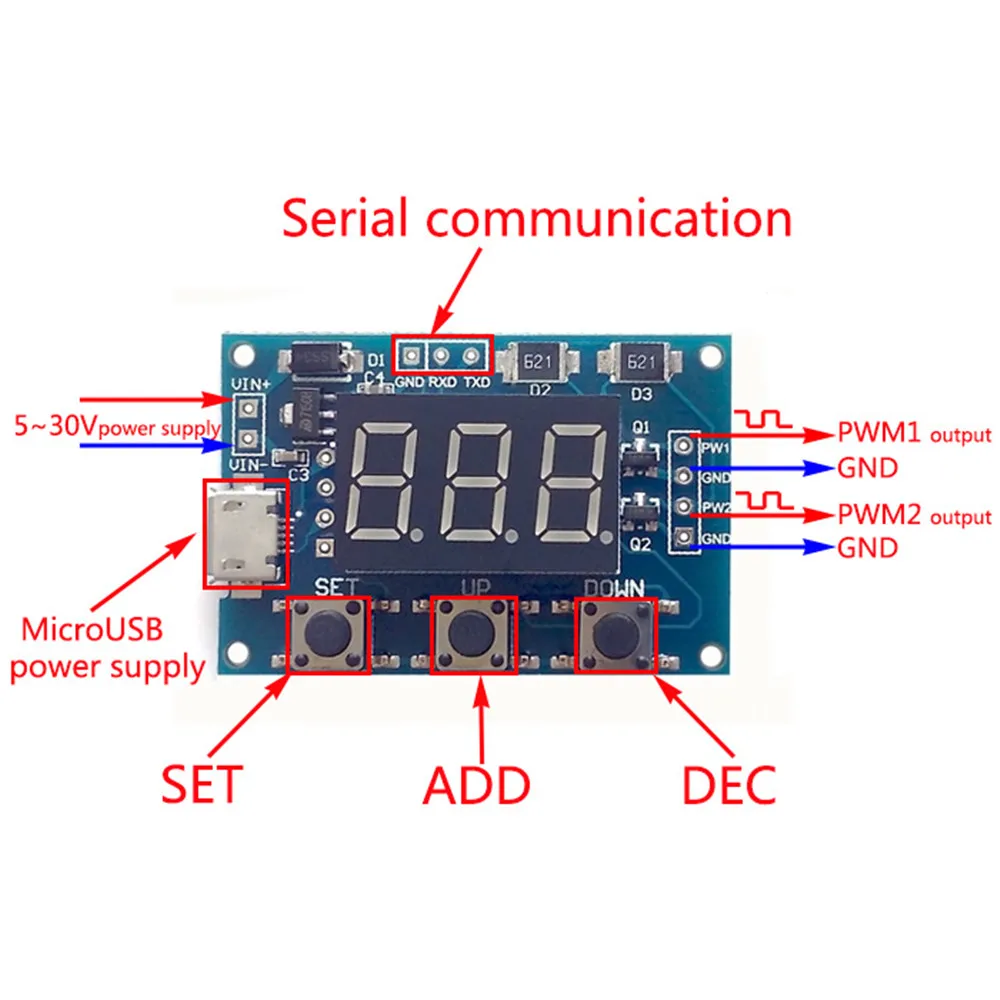

Module heeft drie knoppen [Set], [Up], [Down];

1. Druk op [Set] toets om de display vier parameters (FR1: PWM1 frequentie; dU1: PWM1 duty cycle; FR2: frequentie van PWM2; dU2: PWM2 duty cycle), voordat de overdracht parameters, zal er overeenkomstige parameter naam flash.
2. Druk op [Up], [Down] toetsen om de huidige parameter waarde (lange druk kan snel optellen of aftrekken snelle).
3. Twee PWM hebben elk drie vooraf ingestelde frequentie, de frequentie display-interface, lange druk op [SET] toets om te schakelen tussen drie soorten frequenties, drie soorten frequentie duty cycle is dezelfde waarde. (XXX: bereik 1Hz ~ 999Hz; XX. x: range 0.1 Khz ~ 99.9 Khz; X.X.X.: bereik 1 Khz ~ 150 Khz,).

Vierde, de scope:

1. Als blokgolf signaal generator die genereert een blokgolf signaal;
2. Om een signaal naar de stappenmotor driver;
3. Verstelbare pulsopwekking voor chip gebruik;
4. Produceren variabele puls signaal, de controle-gerelateerde circuit (PWM dimmen, snelheid).

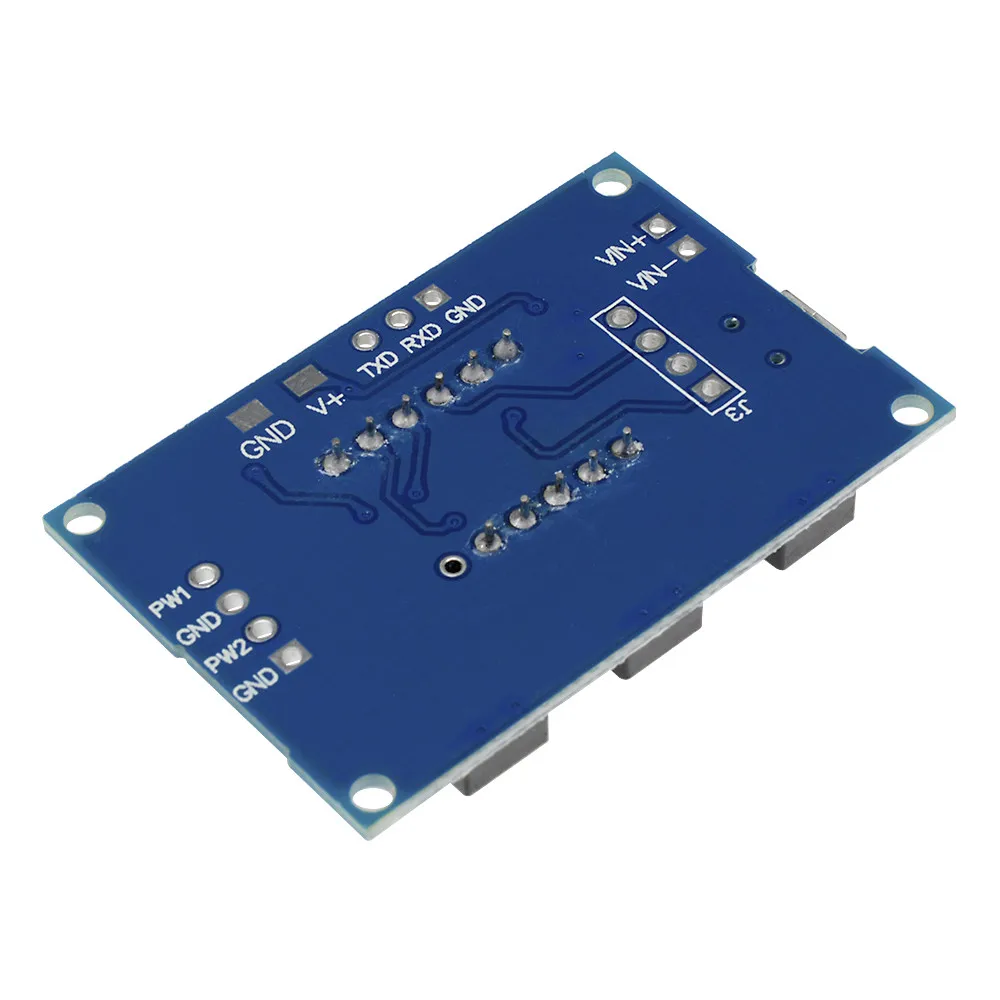

Vijfde, de seriële

Baudrate: 9600 bps

Databits: 8

Stop bits: 1

Pariteit bit: geen

Flow control: geen

1, set de PWM frequentie

"S1FXXXT": instelling PWM1 frequentie van XXX HZ (001 ~ 999)

"S1FXX. XT": de frequentie van PWM1 XX. X KHZ (00.1 ~ 99.9)

"S1F: X.X.X.T": instelling PWM1 frequentie van XXX KHZ (0.0.1 ~ 1.5.0 ..)

'S1': PWM1

'S2': PWM2

'F': Frequentie

'D': Duty Cycle

'T' is het einde vlag

1. Set de PWM duty cycle

"S1DXXXT": instelling PWM1 duty cycle XXX; (001 ~ 100)

"S2DXXXT": set PWM2 duty cycle XXX; (001 ~ 100)

Instelling succesvolle terugkeer: DOWN;

Instelling failback: VALLEN.

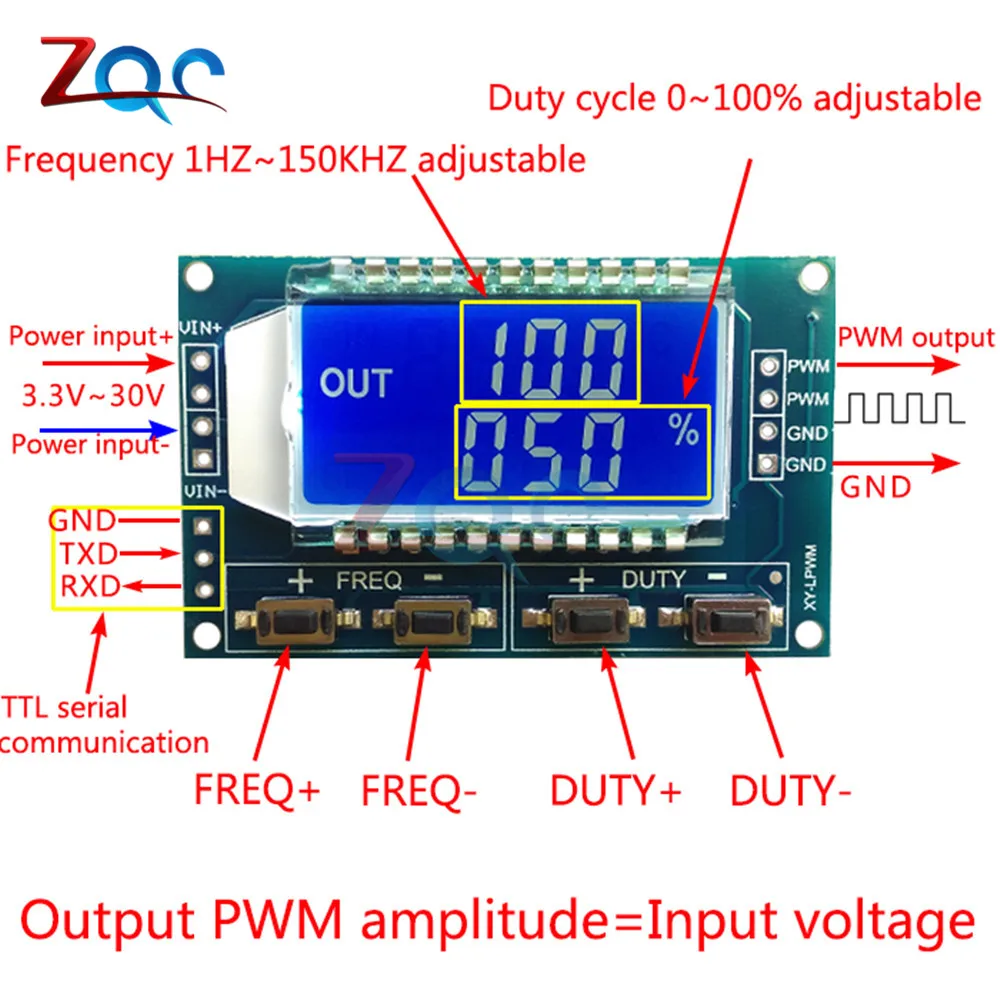

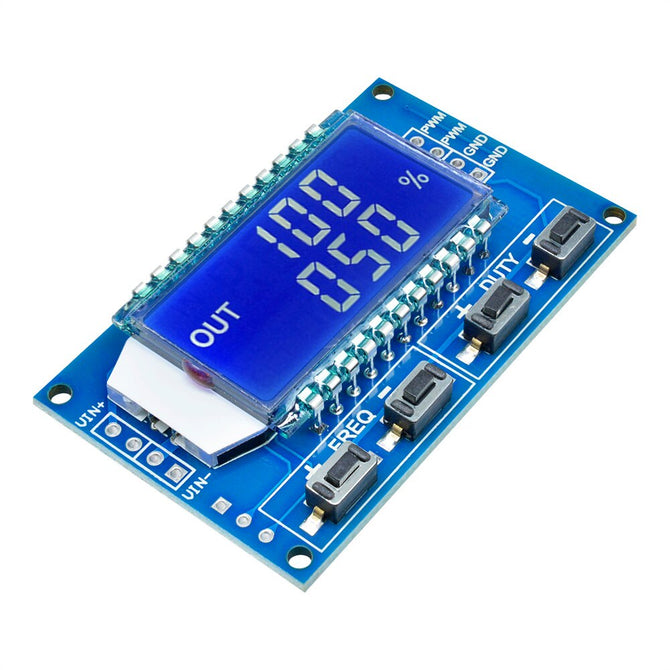

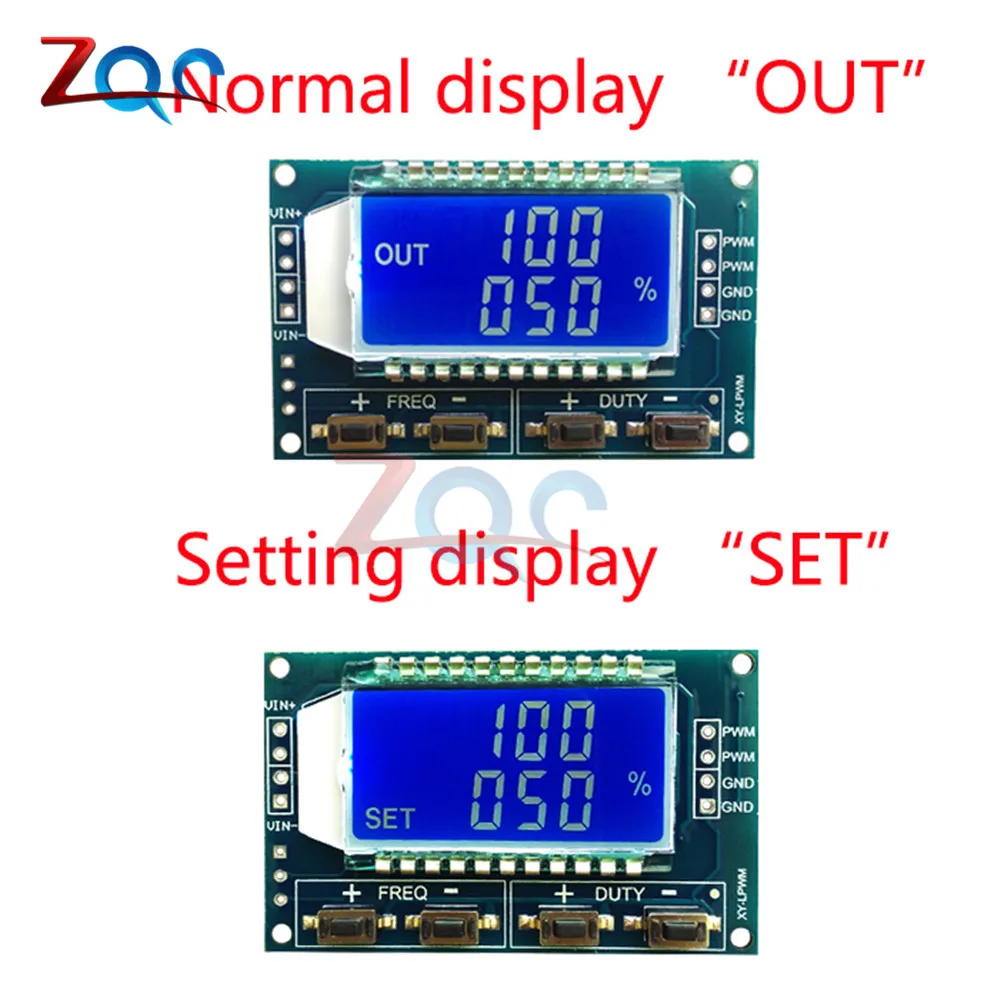

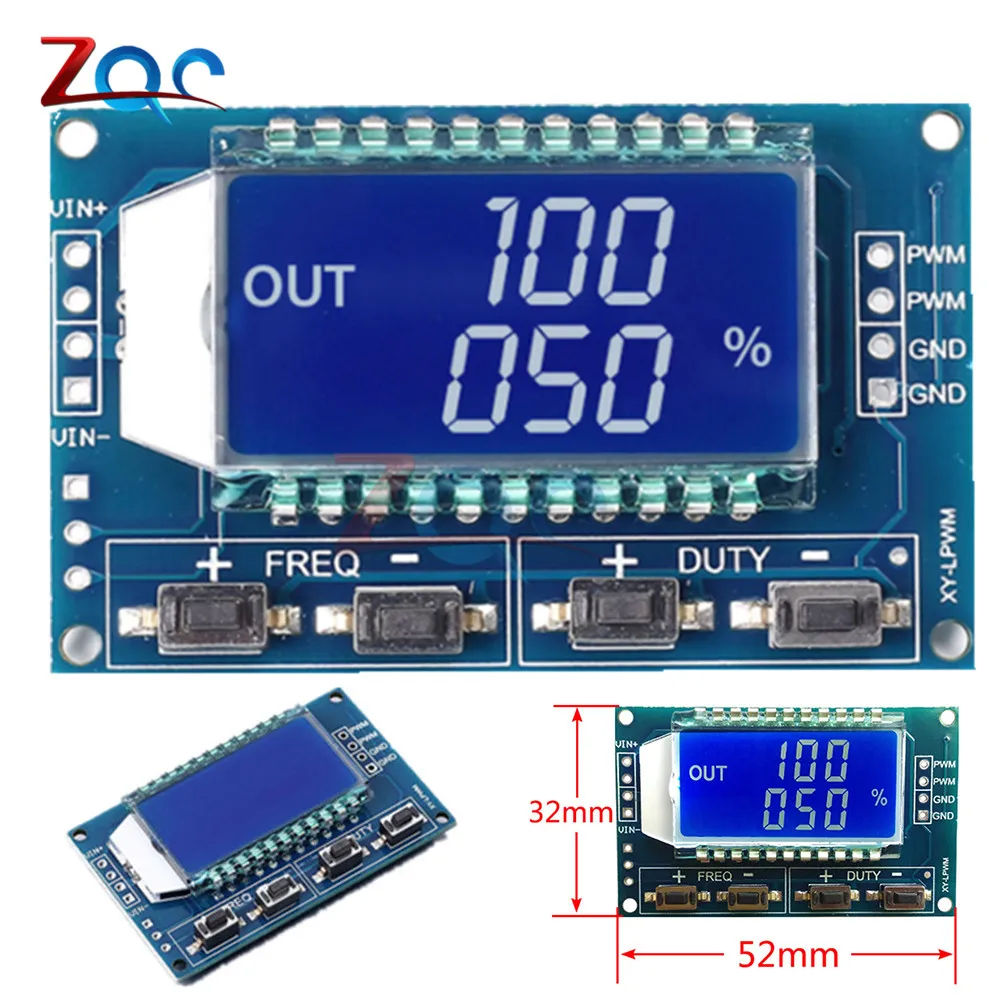

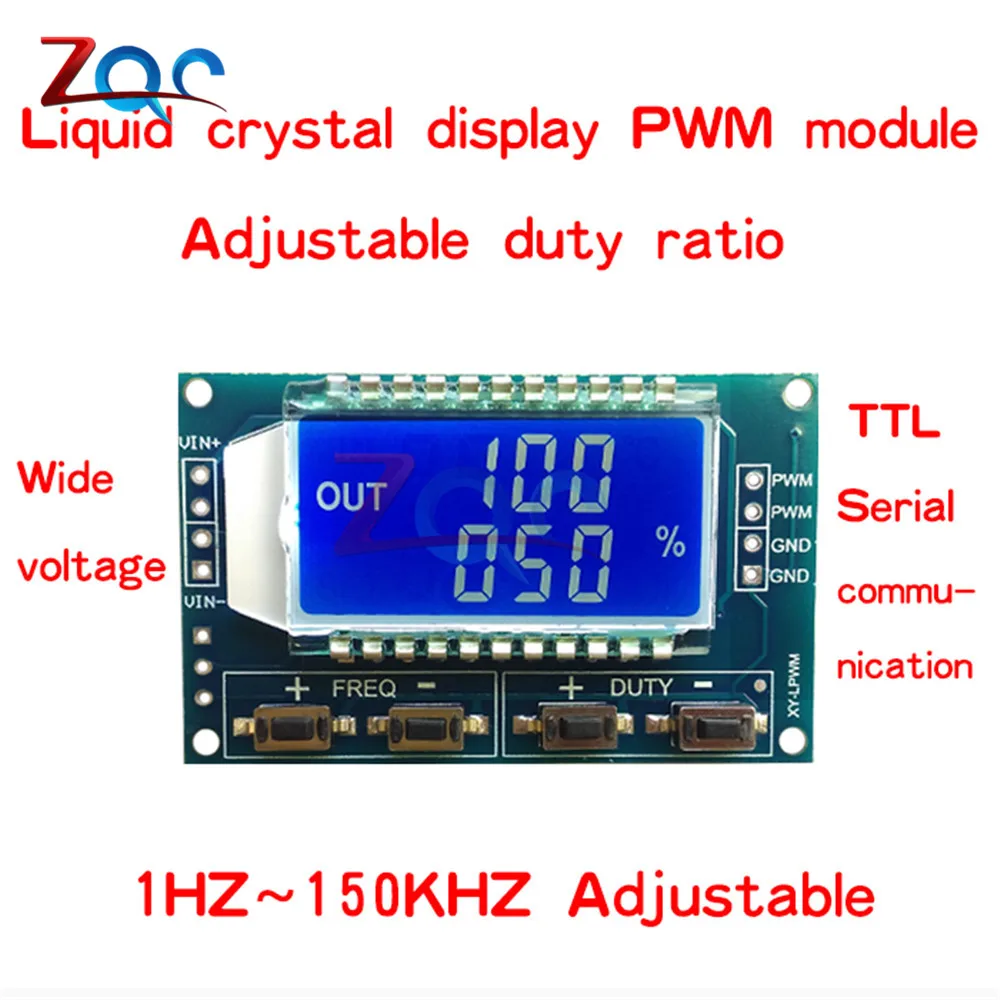

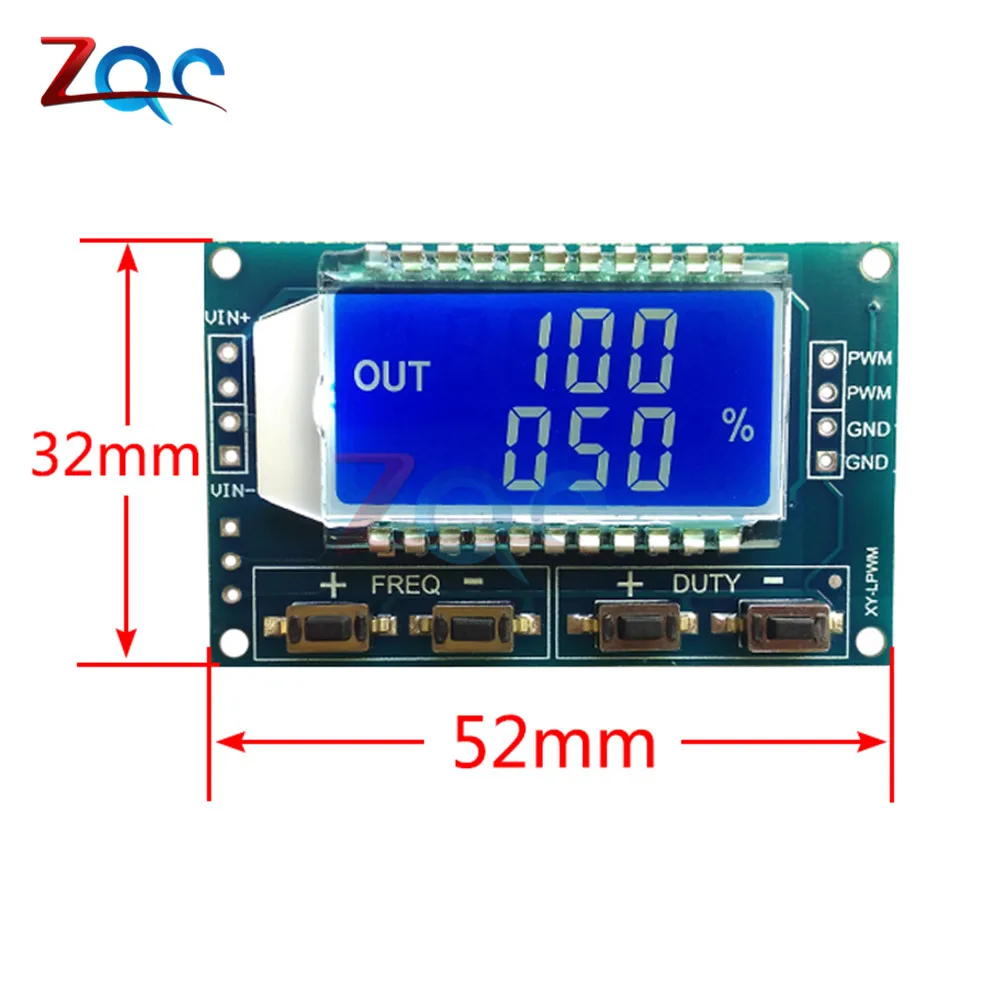

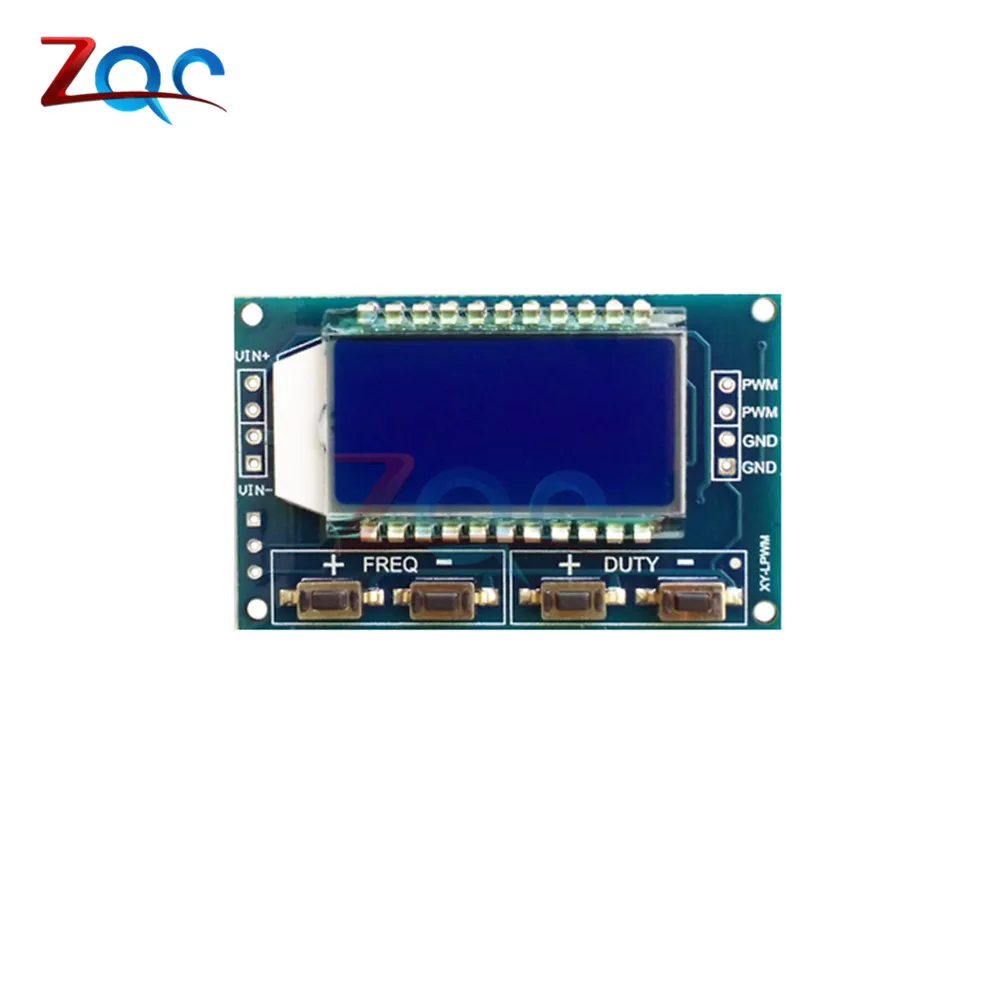

1 >. lcd-scherm frequentie en duty cycle, zeer duidelijke, pwm-uitgang kan set om de frequentie en duty cycle;

2 >. breed frequentiebereik, hoge precisie;

3 >. seriële communicatie, ttl-niveau

Parameters:

1 >. werkspanning: 3.3 ~ 30 V;

2 >. frequentiebereik: 1Hz ~ 150 KHz;

3 >. frequentie nauwkeurigheid: de nauwkeurigheid in elk bereik is ongeveer 2%;

4 >. signaal laadvermogen: kan de uitgangsstroom ongeveer 5 ~ 30ma;

5 >. Output amplitude: PWM amplitude gelijk aan de voedingsspanning;

6 >. omgevingstemperatuur:-20 ~ 70 ℃.

toepassing:

1 >. gebruikt als een blokgolf generator, genereren blokgolf signaal voor experimentele ontwikkeling en gebruik;

2 >. gebruikt genereren een blokgolf dat regelt de motor driver;

3 >. genereren instelbare puls voor MCU gebruik;

4 >. genereren verstelbare puls, controle de relevante circuit (PWM dimmen snelheid en andere toepassingen).

5 >. seriële controle (single-chip ttl-niveau communicatie)

communicatie standaard:

9600 bps Data bits: 8

Stop bit: 1

controlecijfer: geen

Flow control: geen

1 >. de frequentie van de PWM

" F101 ": Set de frequentie 101 HZ (001 tot 999)

" F1.05 ": set de frequentie van 1.05 KHZ (1.00 ~ 9.99)

" F10.5 ": Set de frequentie 10.5 KHZ (10.0 ~ 99.9)

" F1.0.5 ": set de frequentie van 105 KHZ (1.0.0 ~ 1.5.0)

2 >. set de PWM duty cycle

" DXXX ": set de PWM duty cycle te XXX; (001 ~ 100)

zoals D050, set de PWM duty cycle is 50%

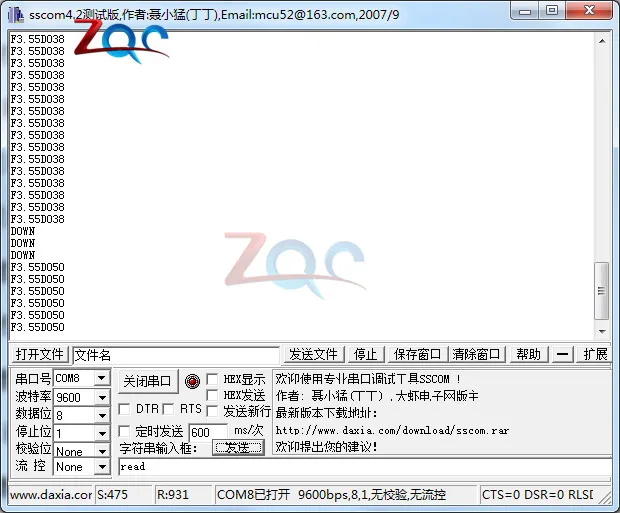

3 >. lees de set parameters

sturen een " lezen " string lezen de set parameters.

Set succes terugkeer: DOWN;

Setup mislukt terugkeer: FALL.
