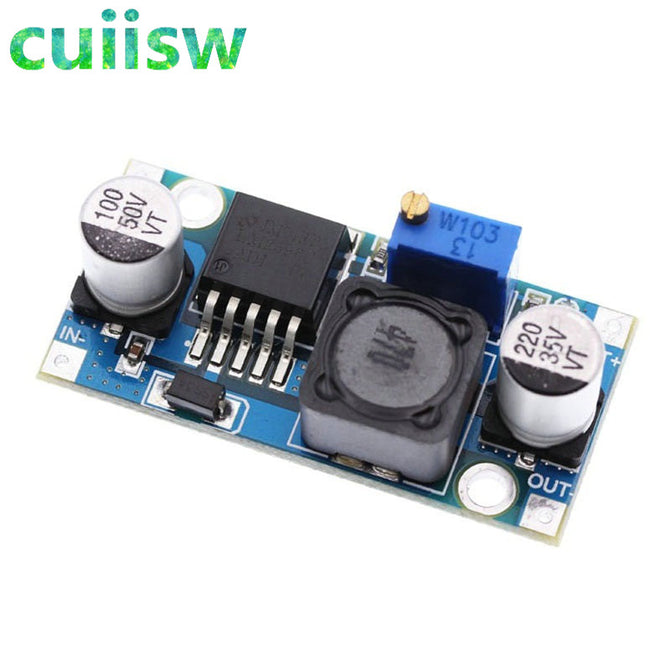

LM2596S

Het LM2596HVS Niet LM2596S Chip, weet het

• Type/naam: LM2596HVS DC-DCstep-down module
• Ingangsspanning: 4.5V ~ 53V
• Uitgangsspanning: 3V ~ 40V
• Uitgangsstroom: 3A (max)
• Omzettingsrendement: 92% (de hoogste)
• Output Rimpel:<30mV
• Schakelfrequentie: 150KHz
• Bedrijfstemperatuur:-45 ° ~ + 85 °
• Grootte: 43mm * 21mm * 14mm (L * W * H)

Positieve outputOUT + OUT-uitgang negatief

Ingangsspanning: DC4.5V to53V (inputvoltagemust groter zijn thanthe outputvoltageto1.5Vor morehigh. Kon notboost)

Uitgangsspanning: DC3Vto 40Vvoltage is continu verstelbare, hoge efficiëntie (tot 92%) de maximale outputcurrent of3A.

Measured12V ingang, 5Voutputcurrent is 1Aload regulationrate van minder than1 %

Opmerking: Dit is thestep-down module, de ingang voltagemust behigher dan de outputvoltage.

Outputcurrent groter is than2.5A (of outputpower groter than10W) lange uren te werken, dan addheat wastafel.

XL6009

IN-IN + ingang Positieve Ingang Negatieve!
Positieve uitgang OUT + OUT-uitgang negatief

Test vergelijking monster referentie:
Input 3V Output 12V 0.4A 4.8W
Input 5V Output 12V 0.8A 9.6W
Input 7.4V Uitgang 12V 1.5A 18W
Input 12V Output 15V 2A 30W
Input 12V Uitgang 16V 2A 32W
Input 12V Output 18V 1.6A 28.8W
Input 12V Uitgang 19V 1.5A 28.5W
Input 12V Uitgang 24V 1 EEN 24W

Vin * Iin * Efficiëntie = Uout * Iuit

Vin: Ingangsspanning
Iin: ingangsstroom
Vout: Uitgangsspanning
Iout: uitgangsstroom

DSN6009 4A is een high-performance step-up schakelstroom (BOOST) module. De module maakt gebruik van de tweede generatie van hoge-frequentie switching technologie XL6009E1 core chip prestaties dan de eerste generatie technologie LM2577. XL6009 boost module tegen lagere kosten, superieure prestaties, LM2577 module is worden geëlimineerd.

● Brede ingangsspanning 3V ~ 32V, optimale werkspanning bereik is 5 ~ 32V;
● Breed uitgangsspanning 5V ~ 35V;
● Built-4A efficiënte MOSFET schakelaars staat rendement tot 94%; (LM2577 stroom is 3A)
● Hoge schakelfrequentie 400KHz, kan een kleine capaciteit filter condensatoren dat kan bereiken zeer goede resultaten, de rimpel kleiner en kleiner. (LM2577 frequentie alleen 50KHz)

Technische parameters:

Model Specificatie
DSN6009 boost module
Module Eigenschappen
Niet-geïsoleerde boost (BOOST)
Rectificatie
Niet-Synchrone Rectificatie
Input Range
3V ~ 32V
Output Bereik
5V ~ 35V
Ingangsstroom
4A (max), onbelast 18mA (5V input, 8V uitgang, onbelast is minder dan 18mA. Hoger de spanning, hoe groter de belasting stroom.)
Conversie efficiëntie
<94% (groter de druk, de lagere het rendement)
Schakelfrequentie
400KHz
Output Rimpel
50mV (hoe hoger de spanning, hoe groter de stroom, hoe groter de rimpel)
Belasting Regelgeving
± 0.5%
Spanningsregeling
± 0.5%
Bedrijfstemperatuur
-40 ° ~ + 85 °
Afmetingen
43mm * 21mm * 14mm (L * W * H)

XL7015

XL7015 DC - DC buck module type is EEN zeer efficiënte, hoge druk step-down DC - DC converter, biedt de hoogste 0.8 EEN uitgangsstroom vermogen, lage rimpel, uitstekende lineaire regulering en belasting regelgeving, tot EEN maximum van 80 v ingangsspanning, meer dan 2596 modules, etc. Chip ingebouwde diverse bescherming mechanismen. Kan worden toegepast op elektrisch voertuig controller, etc.

1. 5 v tot 80 v ingangsspanning breed;

2. de uitgangsspanning van 5 v naar 20 v verstelbare;

3. de minimale drukval 1 v.

4. 0.8 EEN grootste schakelaar stroom;

5. raden het uitgangsvermogen is minder dan 7 w;

6. uitschakeling ingebouwde oververhitting bescherming, kortsluiting bescherming, over huidige bescherming;

7. goede lineaire met belasting regelgeving;
De board grootte: 16mm * 44mm;

Bedrading instructies
1. VIN: ingangsspanning (5 v - 80 - v);

2. de GND: ingangsspanning kant;

3. de VOUT: uitgangsspanning (5 v - 20 v);

4. de GND: uitgangsspanning end;

XL4005

• 100% nieuw en hoge kwaliteit

• Deze module kan step-down toepassingen is hoger dan de uitgangsspanning wanneer de ingangsspanning, zoals batterij, transformator, DIY instelbare gestabiliseerde voeding, 24V voertuig notebook voeding, industriële apparatuur, buck, 12V 3.3V, 12V 5V, 24V 5V, 24V 12V, 36V 24V etc.

• Module naam: 5A step down module.

• Module eigendom: Niet-geïsoleerde step down module(BUCK).

• Ingangsspanning: 4V-38V

• Uitgangsspanning: 1.25V-36V (instelbaar)

• Uitgangsstroom: 0A-5A, voor veilig werkende stroom, gelieve onder 4.5A.

• Uitgangsvermogen: het is aanbevolen om te gebruiken in de 75W, meer dan 50W voeg koellichaam.

• Werktemperatuur:-40 graden ~ + 85 graden

• Werken frequentie: 180KHz

• Overdracht efficiëntie: 96%(max)

• Belasting regelgeving tarief: S (I) ≤ 0.8%

• Spanning regelgeving tarief: S (U) ≤ 0.8%

• Power indicator: ja

• Kortsluiting bescherming: (stroombegrenzing 8A)

• Over temperatuur bescherming: Ja (automatische uitschakeling output ultra temperatuur)

• Kortsluiting bescherming: Ja

• Input omgekeerde verbinding bescherming: GEEN

• Output omgekeerde verbinding bescherming: geen

• PCB grootte: 54x24x12mm

• Hoeveelheid: 1pc

LM2596 LED

• 100% nieuw en hoge kwaliteit

• Ingangsspanning: 4-40 v (40 v te beperken de hoogste spanning).

• Uitgangsspanning: 1.25V -37V (decompressie-modus, input output moet groter zijn dan 2 V hierboven).

• Uitgangsstroom: 2 EEN continue output.

• Uitgangsvermogen: de maximale 15 w.

• Ripple frequentie: 150 KHZ.

• Graan wave peak: 100 mv.

• Voltmeter precisie: ± 5 ‰.

• Tatic power: 20 ma (en ingangsspanning uitgangsspanning en digitale buis kleur is nauw verwant aan de werkelijke stroom zal bestaan afwijking).

• Met spanning display functie, de weergegeven nauwkeurigheid is ± 0.05V, bereik is 0 - 40V. (Opmerking: om spanning display nauwkeuriger, zorg ervoor dat de ingangsspanning hoger is dan 4V).

• Knop om meting van de of uitgangsspanning en LED geeft de huidige meting van de ingang of uitgang spanning; de nixie buis kan worden uitgeschakeld door een andere knop. vermeld in deze staten kunnen worden opgeslagen, is niet verloren, zelfs als de stroom is uitgeschakeld.

• Maat: 7cm * 4cm/2.76 "* 3.15"

• Continu instelbare uitgangsspanning bereik van 1.25V -37V, 4-40V ingangsspanning. (de ingangsspanning minstens hoge dan de uitgangsspanning van 1.5V).

• Hoge efficiency,150 kHz vaste frequentie interne oscillator.

• Gegarandeerd 3A output belasting stroom.

• Thermische uitschakeling en huidige limiet bescherming.

• IN +: ingang positieve/IN - : input negatieve.

• OUT +: uitgang positief/OUT - : uitgang negatief.
